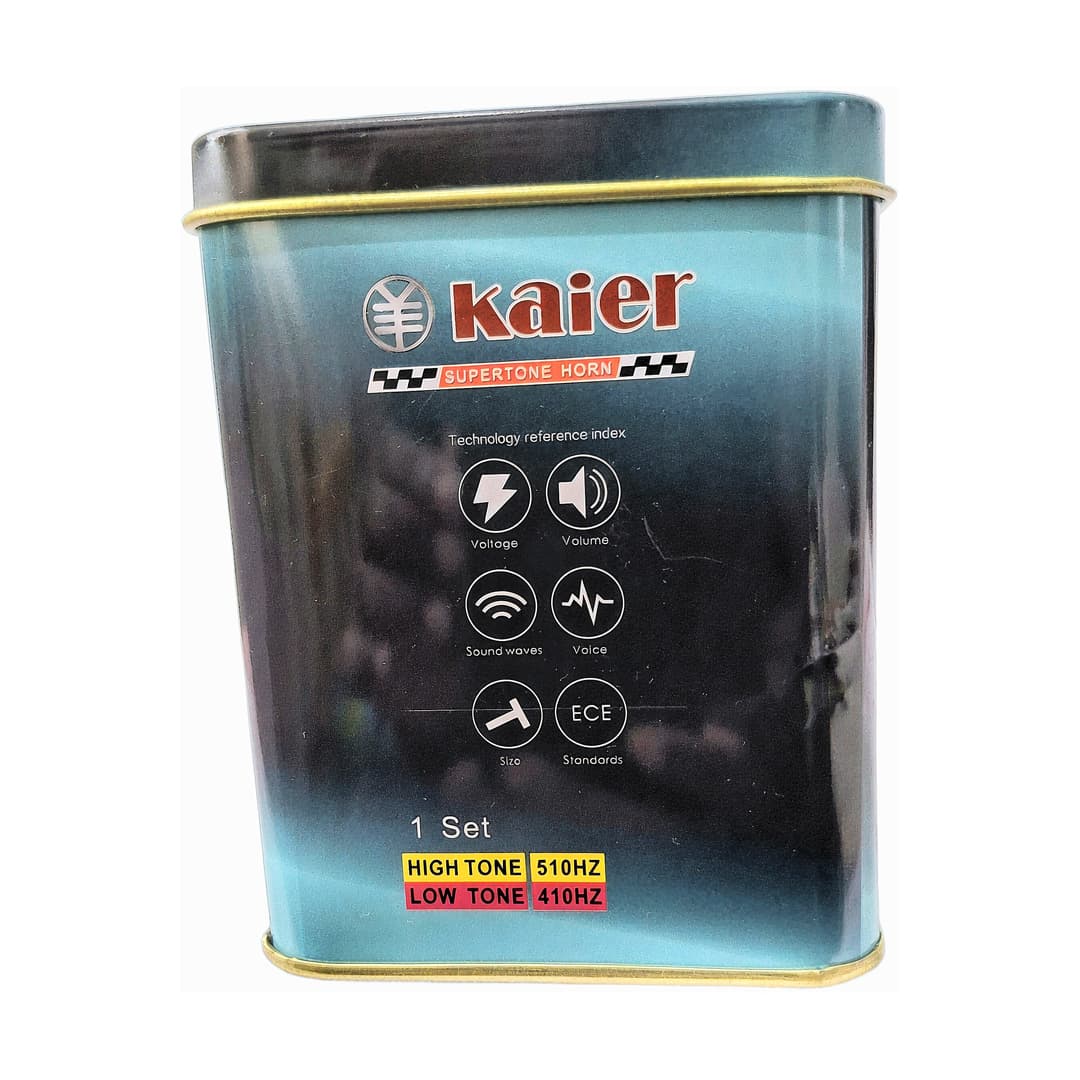

Kaier T55 Dual Tone Snail Horn Set (12V)

Product Description: The Kaier T55 is a compact, dual-tone snail-shaped horn set designed strictly for 12V vehicle systems. It operates by combining a 510Hz high tone with a 410Hz low tone to produce a loud, 115dB melodic sound. The horns feature two-terminal connections and utilize a microporous Teflon filter to protect the internal diaphragm and contact points from dirt and moderate humidity.

Key Specifications:

• Voltage: 12V DC Use Only
• Sound Output: 115 dB Dual Tone
• Frequencies: High Tone 510Hz / Low Tone 410Hz
• Design: Snail-shaped (T55 Mini Shell)
• Terminals: Two-terminal

General Installation Guide:

1. Mounting Position: Secure the horns to a solid metal part of the vehicle chassis to minimize vibration.
2. Orientation: CRITICAL: Mount the horns so the open trumpet (snail opening) faces downwards. This prevents rainwater or wash water from pooling inside the acoustic chamber.
3. Grounding: Ensure the mounting point is free of paint and rust for a solid mechanical connection. Connect one terminal of each horn to a clean chassis ground.

4-Pin Relay Installation Guide (Highly Recommended):

To power two heavy-duty snail horns, you must use a standard automotive 4-pin relay to prevent burning out your factory steering wheel switch.

• Pin 30 (Power): Connect directly to the Positive (+) terminal of the car battery using a thick wire. Install a 15A or 20A inline fuse on this wire as close to the battery as possible.
• Pin 85 (Ground): Connect to a clean metal part of the vehicle chassis (Ground).
• Pin 86 (Trigger): Connect this to the original horn wire coming from your steering wheel.
• Pin 87 (Output): Connect this to the remaining positive terminals on both Kaier horns.



Kaier T55 Dual Tone Snail Horn යුගලය (12V)

විස්තරය (Product Description): Kaier T55 යනු 12V වාහන පද්ධති සඳහා පමණක් නිපදවා ඇති ගොළුබෙලි (Snail-shaped) හෝන් යුගලයකි. මෙහි එක් හෝන් එකකින් 510Hz ක High tone එකක් ද, අනෙකින් 410Hz ක Low tone එකක් ද නිකුත් කරන අතර, මේ දෙකෙහි එකතුවෙන් 115dB ක ප්‍රබල ශබ්දයක් ලබා දෙයි. දූවිලි සහ තෙතමනය ඇතුල් වීම වළක්වන ටෙෆ්ලෝන් ෆිල්ටරයක් (Teflon filter) මෙහි අන්තර්ගත වේ.

ප්‍රධාන පිරිවිතර (Specifications):

• වෝල්ටීයතාවය: 12V DC පමණි
• ශබ්ද ධාරිතාවය: 115 dB (Dual Tone)
• සංඛ්‍යාතයන් (Frequencies): 510Hz (High Tone) සහ 410Hz (Low Tone)
• වයර් සම්බන්ධතාවය: ටර්මිනල් දෙකක් සහිතයි (Two-terminal)

සාමාන්‍ය සවි කිරීමේ උපදෙස්:

1. ස්ථානගත කිරීම: කම්පනය අවම වන පරිදි වාහනයේ බොඩියේ ශක්තිමත් යකඩ කොටසක සවි කරන්න.
2. දිශාව: අනිවාර්යයි: හෝන් එකේ ශබ්දය පිටවන කට (Snail opening) අනිවාර්යයෙන්ම පහළට හැරී සිටින සේ සවි කළ යුතුය. නැතහොත් ජලය පිරී හෝන් එක අක්‍රිය වේ.
3. අර්ත් කිරීම (Grounding): හෝන් දෙකෙහිම එක් ටර්මිනල් එකක් බැගින් ගෙන වාහනයේ බොඩියට (Ground) හොඳින් සම්බන්ධ කරන්න.

4-Pin රිලේ එකක් (Relay) සවි කරන නිවැරදි ආකාරය:

මෙවැනි ප්‍රබල හෝන් යුගලයක් සවි කිරීමේදී වාහනයේ ස්විචය ආරක්ෂා කරගැනීමට අනිවාර්යයෙන්ම අමතර 4-Pin රිලේ එකක් භාවිතා කළ යුතුය.

• Pin 30 (Power): ඝනකම වයරයක් මගින් වාහනයේ බැටරියේ ධන (+) අග්‍රයට කෙලින්ම සම්බන්ධ කරන්න. බැටරිය ආසන්නයෙන්ම 15A හෝ 20A ෆියුස් එකක් (Inline fuse) අනිවාර්යයෙන්ම සවි කරන්න.
• Pin 85 (Ground): වාහනයේ බොඩියට (Ground / සෘණ) සම්බන්ධ කරන්න.
• Pin 86 (Trigger): ඔබේ වාහනයේ දැනට ඇති පැරණි හෝන් එකට පැමිණි ප්‍රධාන වයරයට සම්බන්ධ කරන්න (ස්විචයෙන් එන සිග්නල් එක).
• Pin 87 (Output): Kaier හෝන් දෙකෙහිම ඉතිරි වී ඇති ටර්මිනල් දෙකට මෙම වයරය සම්බන්ධ කර විදුලිය ලබා දෙන්න.
