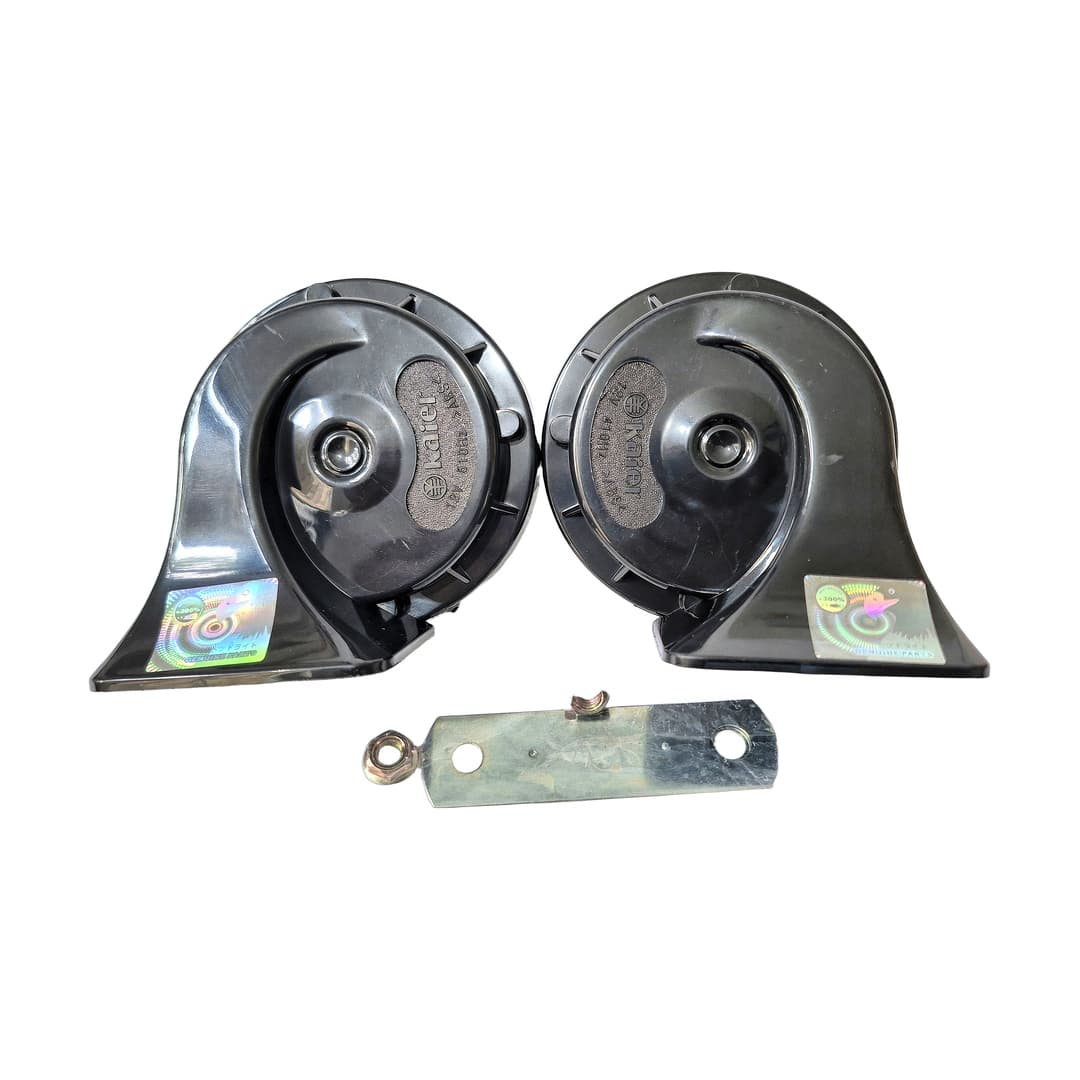

Kaier T11 Original Dual Tone Snail Horn Set (12V) (Copy)

Product Description: The Kaier T11 is a dual-tone snail-shaped horn set engineered for 12V vehicle systems. It delivers a powerful 115dB melodic sound output by combining 410Hz and 510Hz frequencies. The two-terminal design includes a high-quality diaphragm and a microporous Teflon filter that provides protection against dirt and humidity, ensuring reliable performance.

Key Specifications:

• Voltage: 12V DC Use Only
• Sound Output: 115 dB Dual Tone
• Frequencies: 410Hz and 510Hz

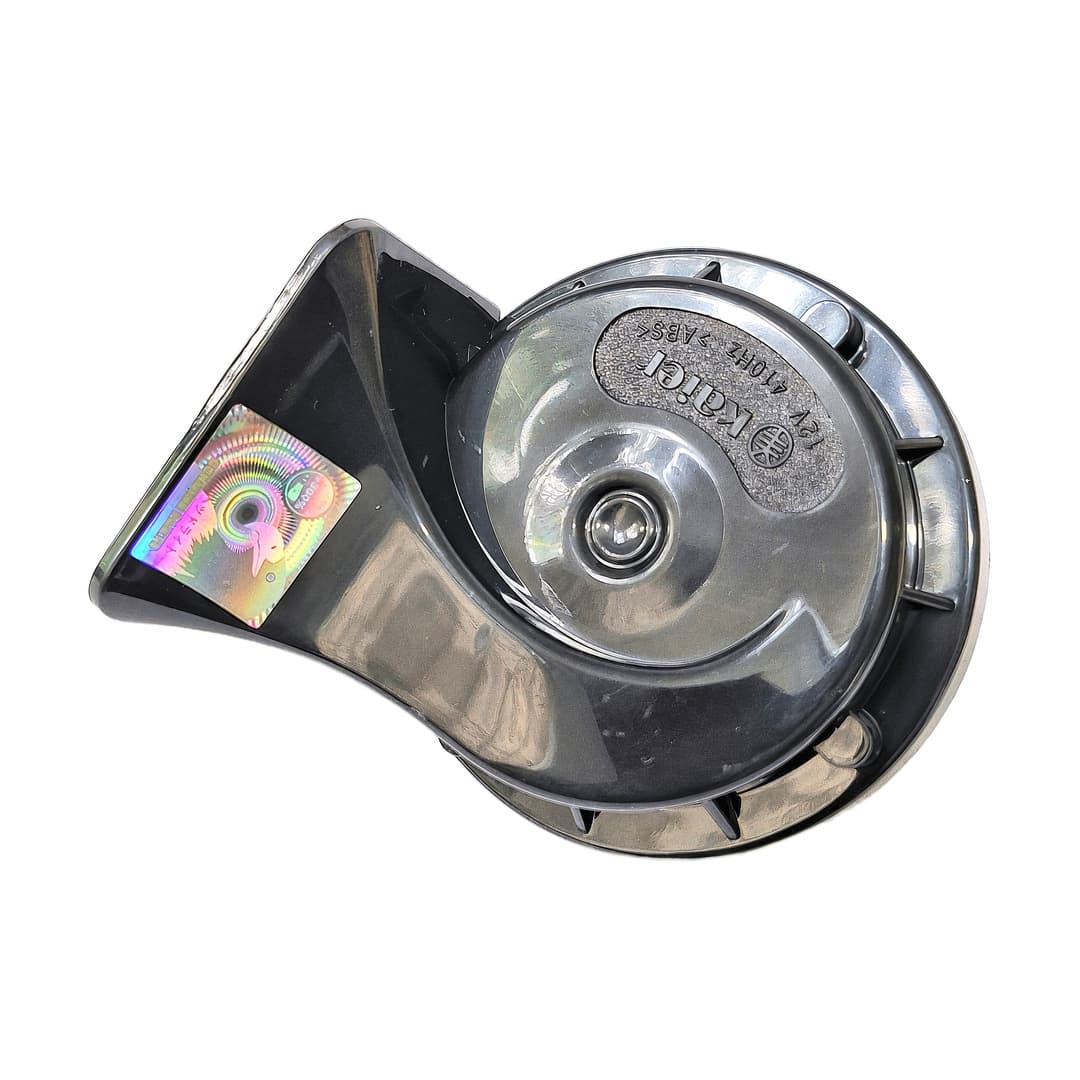

• Design: Snail-shaped (T11 Original Shell)

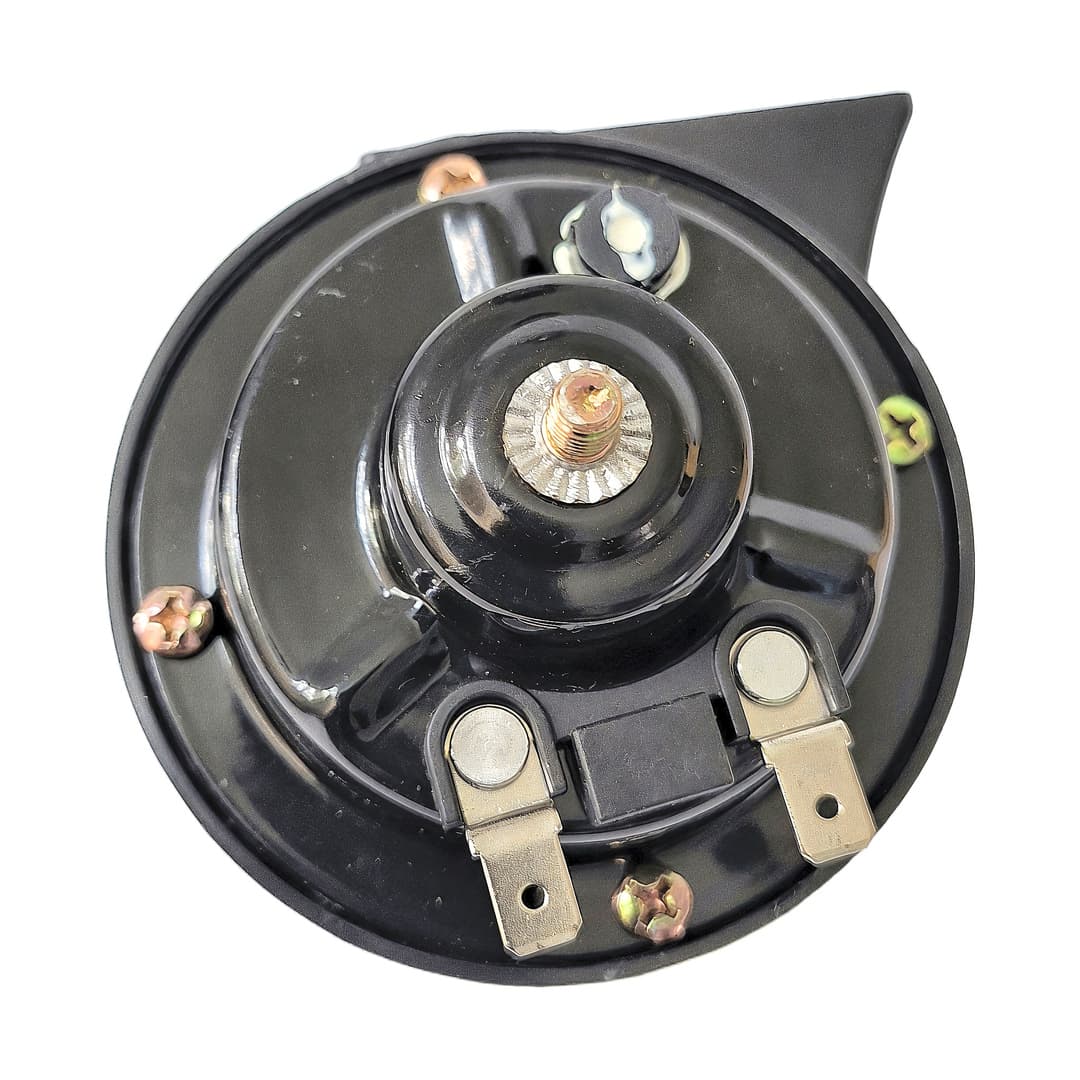

• Terminals: Two-terminal connection
• Origin: Made in China

General Installation Guide:

1. Mounting Position: Secure the horns to a solid metal part of the vehicle chassis to prevent vibration and ensure a crisp sound.
2. Orientation: CRITICAL: Always mount the horns so the open trumpet (snail opening) faces downwards. This prevents rainwater or wash water from collecting inside the acoustic chamber.
3. Grounding: Ensure the mounting point is completely free of paint and rust. Connect one terminal of each horn to a clean chassis ground.

4-Pin Relay Installation Guide (Required for Safe Operation):

To power two heavy-duty snail horns without damaging your vehicle's factory wiring or steering wheel switch, you must use a standard automotive 4-pin relay.

• Pin 30 (Power): Connect directly to the Positive (+) terminal of the car battery using a thick gauge wire. Install a 15A or 20A inline fuse on this wire as close to the battery as possible.
• Pin 85 (Ground): Connect securely to a clean metal part of the vehicle chassis.
• Pin 86 (Trigger): Connect this to the original horn wire coming from your steering wheel (the factory trigger wire).
• Pin 87 (Output): Connect this to the remaining positive terminals on both Kaier horns to supply them with direct battery power.



Kaier T11 Original Dual Tone Snail Horn යුගලය (12V)

විස්තරය (Product Description): Kaier T11 යනු 12V වාහන සඳහාම නිපදවා ඇති ගොළුබෙලි (Snail-shaped) හෝන් යුගලයකි. මෙහි 410Hz සහ 510Hz යන සංඛ්‍යාතයන් දෙකෙහි එකතුවෙන් 115dB ක ප්‍රබල ශබ්දයක් ලබා දෙයි. දූවිලි සහ තෙතමනය ඇතුල් වීම වළක්වන ටෙෆ්ලෝන් ෆිල්ටරයක් (Teflon filter) මෙහි අන්තර්ගත වන අතර, ඉහළ ගුණාත්මකභාවයකින් යුත් Diaphragm එකක් භාවිත කර ඇත.

ප්‍රධාන පිරිවිතර (Specifications):

• වෝල්ටීයතාවය: 12V DC පමණි
• ශබ්ද ධාරිතාවය: 115 dB (Dual Tone)
• සංඛ්‍යාතයන් (Frequencies): 410Hz සහ 510Hz
• වයර් සම්බන්ධතාවය: ටර්මිනල් දෙකක් සහිතයි (Two-terminal)
• නිෂ්පාදනය: චීනය

සාමාන්‍ය සවි කිරීමේ උපදෙස්:

1. ස්ථානගත කිරීම: කම්පනය අවම වන පරිදි වාහනයේ බොඩියේ ශක්තිමත් යකඩ කොටසක සවි කරන්න.
2. දිශාව: අනිවාර්යයි: හෝන් එකේ ශබ්දය පිටවන කට (Snail opening) අනිවාර්යයෙන්ම පහළට හැරී සිටින සේ සවි කළ යුතුය. නැතහොත් ජලය පිරී හෝන් එක අක්‍රිය වේ.
3. අර්ත් කිරීම (Grounding): හෝන් දෙකෙහිම එක් ටර්මිනල් එකක් බැගින් ගෙන වාහනයේ බොඩියට (Ground / සෘණ) හොඳින් සම්බන්ධ කරන්න.

4-Pin රිලේ එකක් (Relay) සවි කරන නිවැරදි ආකාරය:

වාහනයේ ස්විචය සහ වයර් පද්ධතිය ආරක්ෂා කරගැනීමට අනිවාර්යයෙන්ම අමතර 4-Pin රිලේ එකක් භාවිතා කළ යුතුය.

• Pin 30 (Power): ඝනකම වයරයක් මගින් වාහනයේ බැටරියේ ධන (+) අග්‍රයට කෙලින්ම සම්බන්ධ කරන්න. බැටරිය ආසන්නයෙන්ම 15A හෝ 20A ෆියුස් එකක් (Inline fuse) අනිවාර්යයෙන්ම සවි කරන්න.
• Pin 85 (Ground): වාහනයේ බොඩියට (Ground / සෘණ) සම්බන්ධ කරන්න.
• Pin 86 (Trigger): ඔබේ වාහනයේ දැනට ඇති පැරණි හෝන් එකට පැමිණි ප්‍රධාන වයරයට සම්බන්ධ කරන්න (ස්විචයෙන් එන සිග්නල් එක).
• Pin 87 (Output): Kaier හෝන් දෙකෙහිම ඉතිරි වී ඇති ටර්මිනල් දෙකට මෙම වයරය සම්බන්ධ කර විදුලිය ලබා දෙන්න.
